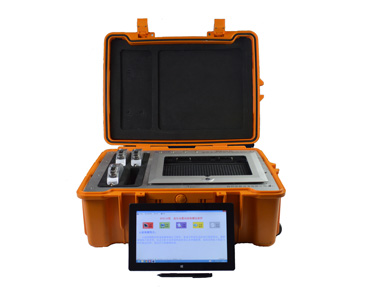

一、產品概述

APD110便攜式電纜局放檢測儀基于寬頻帶脈沖電流檢測技術開發設計而成，可在不斷電的狀態下專業檢測10kV~500kV電力電纜的絕緣狀態。檢測儀高度集成的一體化工業級設計，便于現場攜帶，內配平板電腦功能強大，可拆卸、摘離箱體通過無線方式進行操作，解決長期以來現場巡檢人員蹲趴操作設備的窘境。

二、產品功能

1. 示波探測功能：快速探測現場信號組成特性，并可根據現場噪聲類型及強度自動分析、選擇先進濾波算法及參數配置，提高系統抗干擾能力和環境適應性，準確獲取信號；

2. 在線監測功能：在線采集被檢測設備的A、B、C三相局放信號，并以圖形方式表示局放信號強弱、數量、相位、趨勢，最后輸出統計結果；

3. 專家診斷功能：系統內部建立了強大的分類算法和模糊邏輯診斷算法，可以從采集數據中分離出局放信號并進行分類，輸出最終的診斷結論；

4. 生成報告功能：根據不同的用戶可生成局放評估報告與專家診斷報告兩種報告形式，支持Excel，Word，PDF以及html等多種報告格式，并支持直接打??；

5. 定位系統功能：運用光格自主開發的 "光纖同步網雙端檢測定位"專利技術實現局放放電源的精確定位。

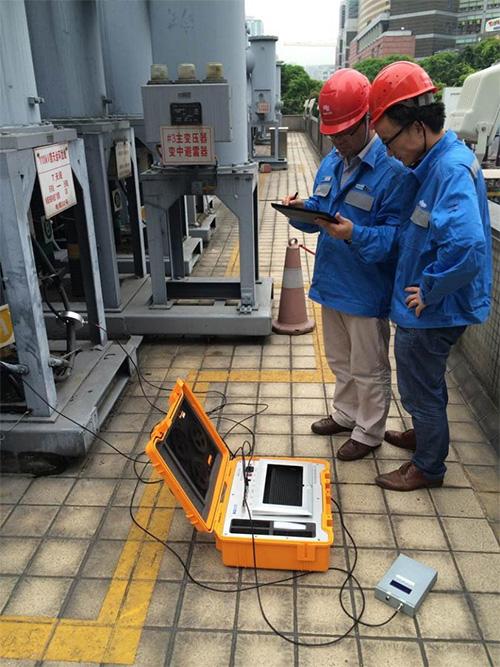

三、現場檢測圖

四、技術指標

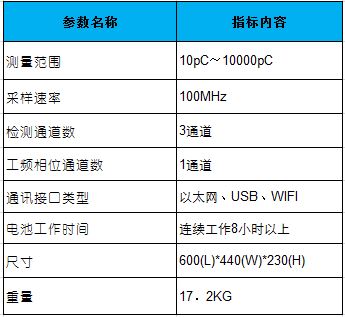

APD110局放檢測儀：

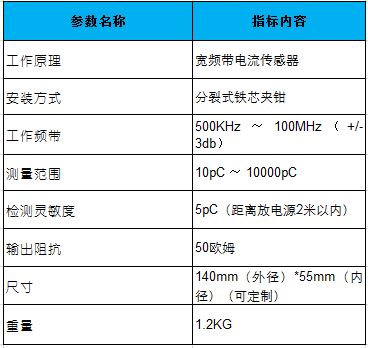

APD120S局放傳感器：

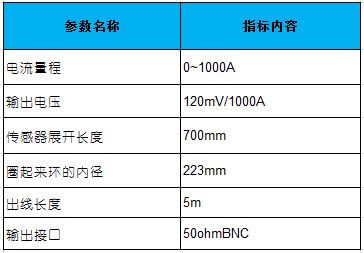

APD110CT工頻相位傳感器：

五、產品特點

1. 內置蓄電池，無外接電源情況下可連續工作6小時以上；

2. 配帶功能強勁的平板電腦，可自由移動，可通過無線方式遠距離操作；

3. 同步多通道局部放電檢測技術，同一回路的多相電纜同步檢測，增加檢測結果的準確性；

4. 系統集成了先進的數字濾波技術，根據現場噪聲自適應選擇合適的濾波算法；

5. 結合典型絕緣缺陷、典型干擾特征指紋庫和專家分析系統實現電纜放電模式識別；

6. 軟件集成多功能界面，可自由選擇顯示方式，可對局部放電相關特性詳細測量、觀察和分析；

7. 可圖形方式表示局部放電的大小、數量、相位、趨勢等指標，并提供各種統計圖表供分析判斷；

8. 檢測完畢可自動生成檢測報告，給電力部門提供電纜檢修的決策依據。

六、產品應用領域

運行中的高壓電纜局部放電定期監測

  中壓電纜局部放電測試與缺陷定位
